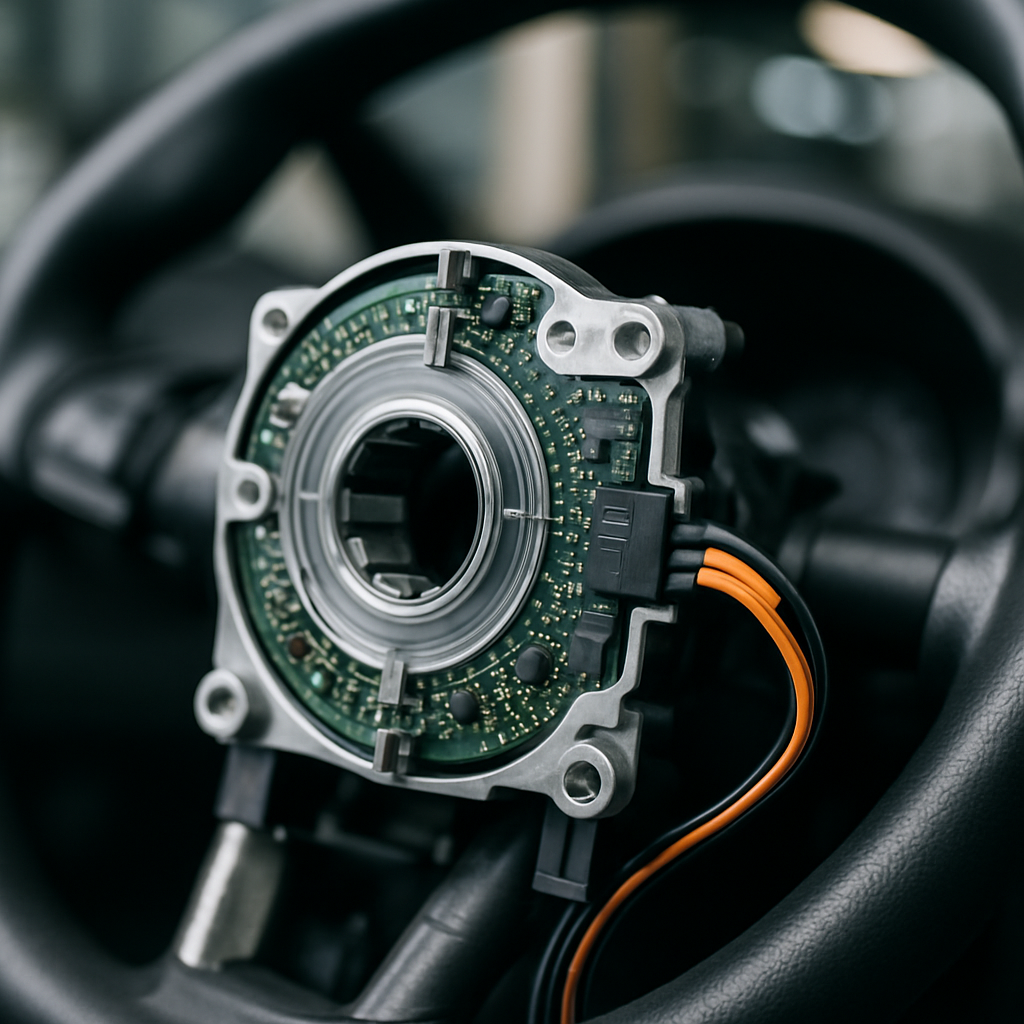

Styrvinkelsensorn är en central komponent i moderna fordons säkerhetssystem som mäter rattens vinkel och position. Den fungerar genom att kontinuerligt övervaka rattutslaget och skicka dessa data till bilens olika styrsystem, inklusive ESP, ABS och rattservot. När sensorn visar felaktiga värden eller kräver kalibrering efter reparationer på hjulupphängningen, märks det ofta genom varnlampor på instrumentpanelen eller bristfällig funktion i stabilitetssystemen. Kalibrering kräver oftast specialverktyg och diagnostikutrustning, men förståelse för sensorns funktion hjälper dig att identifiera problem tidigt.
Verktyg & delar som krävs
För att arbeta med styrvinkelsensor behöver du ha rätt utrustning till hands. Även om själva sensorn sällan byts ut, är det viktigt att känna till vad som krävs vid service och kalibrering.
Delar som kan behövas:
- Styrvinkelsensor (fordonsspecifik)
- Rattkontaktblad vid fullständigt byte
- Kabelsats vid skadade kontakter
Verktyg som krävs:
- OBD2-diagnostikverktyg med kalibreringsfunktion
- Torxskruvmejslar för rattdemontage
- Multimeter för spänningsmätning
- Hjulinställningsverktyg (vid samtidig servicering)
- Skyddshandskar och verktygsset
Säkerställ alltid att diagnostikutrustningen har uppdaterad programvara för ditt fordons specifika modell och årsmodell. Många moderna sensorer kräver kalibrering genom tillverkarens protokoll, vilket vanlig generisk utrustning inte alltid klarar av.
Tips: Investera i kvalitetsdiagnostik som täcker både felsökning och kalibrering. Billiga verktyg kan läsa felkoder men saknar ofta funktionen för att återställa och kalibrera styrvinkelsensorn korrekt.
Säkerhetsföreskrifter
Arbete med styrsystem och elektriska komponenter kräver försiktighet för att undvika skador på känslig elektronik.
- Koppla alltid bort batteriet innan rattdemontage för att undvika krockkuddeutlösning
- Vänta minst 15 minuter efter batteriborttagning innan arbete påbörjas
- Arbeta i torr miljö för att skydda elektroniska komponenter
- Använd antistatiska handledsstöd vid hantering av sensorer
- Vrid aldrig ratten när fronten är lyft utan att motorn är igång på fordon med hydraulisk servo
Säkerhetshandskar skyddar inte bara händerna utan förhindrar också att smuts och fukt når känsliga elektriska kontakter. Vid arbete med krockkuddesystem är särskild försiktighet nödvändig.
Så fungerar styrvinkelsensorn
Styrvinkelsensorn är monterad i rattstången eller i styrvagnen beroende på fordonsmodell. Den använder oftast optiska eller Hall-effektbaserade sensorer för att mäta rattens position med extrem precision.
Moderna sensorer kan registrera vinklar med en noggrannhet på mindre än en grad. De mäter både absolut position och rotationshastighet, vilket ger andra system värdefull information om förarens avsikter.
Sensordata används av flera kritiska system:
- ESP (Elektroniskt stabilitetsprogram) – jämför förarens rattvinkel med faktisk körriktning
- ABS-system – justerar bromskraft baserat på styrvinkel
- Aktiv styrning – kompenserar automatiskt för sidvindar eller vägoplanhet
- Filhållningsassistans – övervakar om bilen följer förväntad bana
- Adaptiv farthållare – justerar hastighet inför kurvor
När sensorn identifierar avvikelser mellan rattposition och faktisk färdriktning, aktiverar systemen korrigerande åtgärder. Detta kan innebära selektiv bromsning av enskilda hjul eller justering av motorvridmoment.
Signalöverföring och kommunikation
Styrvinkelsensorn kommunicerar via CAN-buss med bilens centrala styrenhet. Denna digitala kommunikation sker flera hundra gånger per sekund för att säkerställa realtidsrespons.
Vid störningar i signalöverföringen lagras felkoder som kan läsas ut med diagnostikverktyg. Vanliga felkoder relaterade till styrvinkelsensor inkluderar C0040, C0041 och C0045 i många fordon, men koderna varierar mellan tillverkare.
Vanliga symptom på felsignal eller felkalibrering
När styrvinkelsensorn fungerar felaktigt eller har tappat sin kalibrering uppstår karakteristiska problem som är lätta att identifiera.
De tydligaste tecknen inkluderar:
- ESP-varningslampa lyser konstant på instrumentpanelen
- ABS-varning aktiveras utan uppenbar orsak
- Rattassistans fungerar oregelbundet eller stängs av helt
- Filhållningsvarningar kommer vid rak körning
- Ratten känns offset eller visar fel mittposition
Efter arbeten på hjulupphängning eller hjulinställning är felkalibrering mycket vanlig. Även byte av komponenter som påverkar styrgeometrin kräver omedelbar kalibrering av sensorn.
Tips: Om ESP-lampan tänds direkt efter hjulinställning eller byte av styrdelar, är orsaken nästan alltid att styrvinkelsensorn behöver kalibreras. Många verkstäder glömmer detta viktiga steg.
Våra specialister på Bildelarexpert har noterat att felaktig kalibrering kan orsaka onödigt däckslitage eftersom stabilitetssystemen konstant försöker korrigera en icke-existerande avvikelse. Detta belastar även bromssystemet i onödan.
Steg-för-steg kalibrering av styrvinkelsensor
Kalibrering av styrvinkelsensor är en procedur som varierar mellan fordonstillverkare, men grundprincipen är densamma. Här beskrivs den generella processen.
Steg 1: Förbered fordonet
Placera bilen på plant, jämnt underlag. Säkerställ att hjulen står rakt fram genom att kontrollera rattens position och jämföra med hjulens riktning. Kontrollera att däcktrycket är korrekt enligt tillverkarens specifikationer.
Anslut diagnostikverktyget till OBD2-porten som vanligen sitter under instrumentpanelen på förarsidan. Starta tändningen men låt motorn vara avstängd under initialiseringen.
Steg 2: Läs befintliga felkoder
Innan kalibrering, läs ut och dokumentera alla aktiva felkoder. Detta ger värdefull information om eventuella underliggande problem som måste åtgärdas först.
Om felkoder indikerar problem med ABS-sensorer eller andra styrrelaterade komponenter, måste dessa åtgärdas innan styrvinkelsensorn kalibreras.
Steg 3: Utför nollställning
Följ diagnostikverktygets instruktioner för att initiera kalibreringsproceduren. Vanligtvis innebär detta att välja fordonsmodell och sedan navigera till styrningssystem eller ESP-funktioner.
Många system kräver att ratten vrids helt från vänster till höger flera gånger för att sensorn ska lära sig fullt vridområde. Andra system ställer endast in mittposition när hjulen står rakt fram.
Steg 4: Verifiering genom provkörning
Efter slutförd kalibrering i diagnostikverktyget måste systemet ofta verifieras genom en kort körning. Vissa fordon kräver körning i rakt fram i minst 50 meter med hastighet över 20 km/h.
Under provkörningen övervakar systemen att alla värden ligger inom acceptabla parametrar. Om kalibreringen lyckats släcks alla varnlampor och systemen fungerar normalt.
Steg 5: Slutkontroll och dokumentation
Läs ut systemet igen med diagnostikverktyget för att bekräfta att inga felkoder längre är aktiva. Testa alla funktioner som är beroende av styrvinkelsensor, inklusive ESP och filhållningsassistans om installerat.
Dokumentera kalibreringen i servicehistoriken. Detta är särskilt viktigt vid framtida felsökning eller försäljning av fordonet.
Vanliga misstag att undvika
Flera fallgropar kan förhindra lyckad kalibrering eller orsaka framtida problem med styrvinkelsensorn.
Kalibrering med feljusterade hjul
Det vanligaste misstaget är att kalibrera sensorn innan hjulinställningen är korrekt. Om framhjulen inte står perfekt rakt fram kommer sensorn att kalibreras mot fel mittläge.
Detta resulterar i att ratten står snett vid rak körning, eller att stabilitetssystemen aktiveras i onödan. Utför alltid hjulinställning före sensorkalibrering.
Använda fel kalibreringsmetod
Olika fordonstillverkare använder olika kalibreringsprotokoll. BMW kräver exempelvis ofta statisk kalibrering, medan vissa Volkswagen-modeller behöver dynamisk kalibrering genom körning.
Att använda generisk metod istället för tillverkarspecifik procedur leder ofta till misslyckad kalibrering. Investera i diagnostikverktyg med fullständig täckning för ditt fordon.
Hoppa över batteriborttagning vid rattarbete
När ratten ska demonteras för tillgång till sensorn måste batteriet alltid kopplas bort. Att negligera detta kan utlösa krockkuddar med potentiellt livshotande konsekvenser och dyr reparation.
Vänta alltid minst 15 minuter efter batteriborttagning innan arbete med rattenheter påbörjas. Detta tillåter kondensatorer i krockkuddesystemet att urladdas.
Ignorera relaterade problem
Styrvinkelsensor samarbetar med många andra system. Om problem finns med styrleder eller hjulupphängning kommer kalibreringen inte att lösa underliggande mekaniska fel.
Åtgärda alltid mekaniska problem först. Slitna styrleder eller defekta hjullager kan ge felaktiga insignaler till styrvinkelsensorn även när den är korrekt kalibrerad.
När behöver styrvinkelsensorn kalibreras?
Det finns specifika situationer när kalibrering av styrvinkelsensor är nödvändig för korrekt systemfunktion.
Efter hjulinställning
Varje gång hjulens inställning justeras påverkas förhållandet mellan rattposition och hjulriktning. Professionella verkstäder inkluderar alltid sensorkalibrering i hjulinställningsarbetet.
Om du utför hjulinställning själv, glöm inte bort kalibreringen som slutsteg. Utan denna kan moderna säkerhetssystem inte fungera optimalt.
Efter komponentbyten i styrsystemet
Byte av kuggstång, styrled, länkarmar eller andra delar som påverkar styrgeometrin kräver omedelbar kalibrering. Även byte av sensorn själv kräver naturligtvis kalibrering.
När du byter länkarmar eller liknande komponenter, planera för sensorkalibrering som sista steg i reparationen.
Efter batteribyte eller spänningsavbrott
Vissa fordon tappar sensorkalibrering när batteriet kopplas bort eller vid spänningsavbrott. Detta varierar mellan tillverkare – vissa behåller kalibreringen i icke-volatilt minne, andra kräver omkalibrering.
Om ESP-lampan tänds efter batteribyte är det ofta tecken på att kalibrering behövs. Läs alltid fordonsspecifik information innan arbete med elsystemet.
Efter olycka eller kollision
Även mindre kollisioner som påverkar framvagnen kan förskjuta styrkomponenter minimalt. Dessa små förändringar är nog för att sensorn ska behöva kalibreras om.
Professionella karossverkstäder utför alltid sensorkalibrering som del av kollisionsreparationer, men vid DIY-reparationer glöms detta ibland bort.
Relaterat underhåll att utföra samtidigt
När du ändå arbetar med styrsystem eller utför hjulinställning finns det flera relaterade serviceåtgärder som är smarta att kombinera.
Kontrollera och byt styrservolja
På fordon med hydraulisk servo är det lämpligt att kontrollera servooljenivå och kvalitet vid samma tillfälle. Gammal olja påverkar styrkänslan negativt och kan skada dyra komponenter.
Inspektera dammskydd på styrleder
Spruckna dammskydd på styrleder släpper in smuts och fukt som snabbt förstör lederna. En visuell kontroll tar bara några minuter och kan förhindra kostsamma reparationer.
Kontrollera hjullager
Utslitna hjullager ger vibrationer som påverkar styrprecisionen. Lyfter du redan fordonet för hjulinställning är det perfekt tillfälle att kontrollera hjullagren för spel.
Byt stötdämpare vid behov
Utslitna stötdämpare påverkar både körkomfort och säkerhet. Om du noterar att fordonet studsar eller gungar efter gupp kan det vara dags att byta stötdämpare.
Vanliga frågor om styrvinkelsensor
Hur mycket kostar det att kalibrera styrvinkelsensorn på verkstad?
Kostnaden för professionell kalibrering varierar mellan 500-1500 kronor beroende på verkstad och fordonsmodell. Priset inkluderar vanligtvis diagnostik, kalibrering och verifieringskörning. Lyxmärken och specialfordon kan kosta mer då specifik utrustning krävs.
Kan jag köra bilen om ESP-lampan lyser på grund av sensorn?
Du kan köra fordonet, men säkerhetssystemen fungerar inte korrekt. ESP och ABS kan vara helt avaktiverade eller fungera med begränsad kapacitet. Undvik aggressiv körning och låt åtgärda problemet snarast möjligt för din egen säkerhet.
Hur länge håller en styrvinkelsensor?
Styrvinkelsensorer är konstruerade för att hålla fordons hela livslängd vid normal användning. Fel uppstår oftast på grund av fuktinträngning, elektriska problem eller skador från kollisioner snarare än normal förslitning. Sensorn själv behöver sällan bytas om inte fysisk skada uppstått.
Kan felaktig sensorkalibrering påverka bränsleförbrukningen?
Ja, indirekt kan felkalibrering öka bränsleförbrukningen. När stabilitetssystemen kontinuerligt försöker korrigera icke-existerande avvikelser sker onödig bromsning och motorjustering. Detta ökar både bränsleförbrukning och slitage på bromsar. Effekten är dock relativt liten i de flesta fall.
Behövs specialverktyg för att byta styrvinkelsensor?
Själva bytet kräver normalt bara grundläggande verktyg som torxskruvmejslar för rattdemontage. Dock behövs alltid diagnostikverktyg med kalibreringsfunktion efter bytet. Utan korrekt kalibrering kommer nya sensorn inte att fungera. Elektriska kontakter måste hanteras varsamt för att undvika skador.
Modern fordonselektronik kräver precision och rätt utrustning för optimal funktion. Styrvinkelsensorn är en nyckelkomponent som säkerställer att alla säkerhetssystem samarbetar korrekt för att skydda dig och dina passagerare. Med rätt kunskap om dess funktion och vikten av korrekt kalibrering kan du hålla ditt fordon i toppskick. Oavsett om du utför arbetet själv eller anlitar professionell hjälp, säkerställ alltid att reservdelar och diagnostikverktyg motsvarar ditt fordons specifikationer för problemfri drift.
