En tryckgivare till partikelfilter är en sensor som mäter tryckskillnaden före och efter partikelfilter för att avgöra hur mycket sot som samlats i filtret. När tryckskillnaden blir för stor signalerar sensorn till motorstyrenheten att regenerering behövs. Detta är avgörande för att hålla avgasreningen effektiv och förhindra att motorn går i felsäkert läge. Moderna dieselbilar använder denna komponent för att säkerställa att partikelfilter fungerar optimalt och följer miljökrav.
Så fungerar tryckgivaren i partikelfiltersystemet

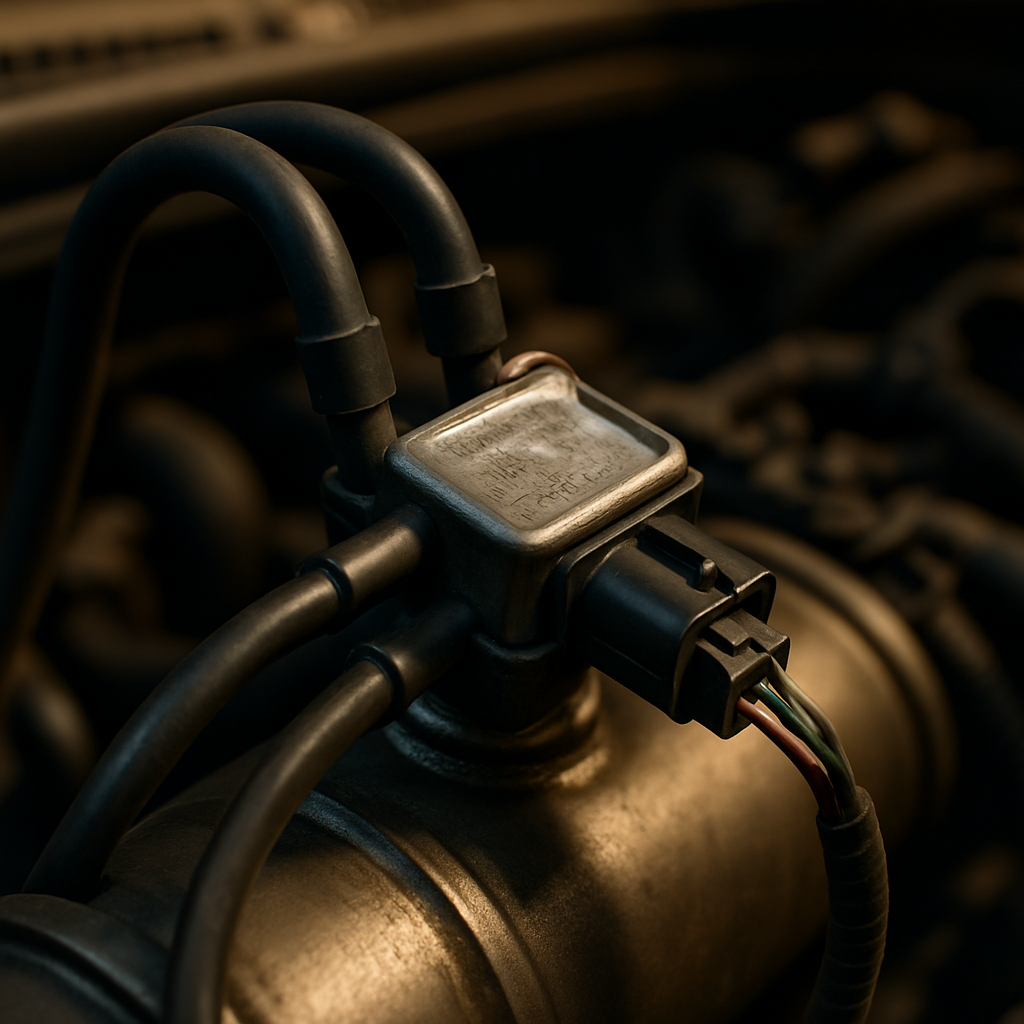

Tryckgivaren är placerad så att den kan mäta trycket på båda sidor om partikelfilter. Den har två slangar kopplade till sig – en före och en efter filtret. När motorn är igång jämför sensoren trycket mellan dessa punkter.
Principen är enkel: ett rent partikelfilter låter avgaserna passera relativt lätt, vilket ger liten tryckskillnad. När sot och partiklar samlas i filtret ökar motståndet och därmed tryckskillnaden. Givaren omvandlar denna tryckförändring till en elektrisk signal som skickas till motorns styrenhet.
Motorstyrenheten använder denna information för att avgöra när det är dags för regenerering – processen där sotet i filtret bränns bort vid höga temperaturer. Enligt våra mekaniker på Autopartspro är detta ett sofistikerat system som kräver exakta mätningar för att fungera korrekt.
Tekniska parametrar och mätområde
Tryckgivaren måste kunna mäta mycket små tryckskillnader med hög precision. Typiska mätområden ligger mellan 0 och 200 millibar, beroende på fordonstillverkare och motortyp. Många moderna sensorer använder piezoelektriska element eller kapacitiva mätprinciper för att uppnå tillräcklig noggrannhet.
| Parameter | Typiskt värde |
|---|---|
| Mätområde tryck | 0-200 mbar |
| Arbetsspänning | 5V eller 12V |
| Signaltyp | Analog (0-5V) eller digital |
| Driftstemperatur | -40°C till +125°C |
Vanliga symptom på defekt tryckgivare
En trasig tryckgivare till partikelfilter ger ofta tydliga tecken. Våra specialister ser regelbundet dessa problem hos kunder som kommer in till verkstaden.
Det mest uppenbara symptomet är att motorvarningslampan tänds på instrumentpanelen. Oftast visas en specifik felkod relaterad till partikelfiltersystemet när du läser av felminnet med en diagnosapparat. Vanliga felkoder inkluderar P242F (partikelfilter tryckgivare avvikande signal) och P2463 (partikelfilter sot ackumulering).
Symptom du kan märka under körning
- Motorn går i felsäkert läge med kraftigt reducerad effekt
- Högre bränsleförbrukning än normalt
- Motorn startar regenerering för ofta eller aldrig
- Svart rök från avgasröret vid acceleration
- Motorstoppljus som blinkar på instrumentpanelen
Ett annat vanligt problem är felaktig regenerering. Om tryckgivaren inte fungerar korrekt kan styrsystemet tro att filtret är fullt när det faktiskt är rent, eller tvärtom. Detta leder till onödiga regenereringar som ökar bränsleförbrukningen, eller utebliven regenerering som kan skada turboladdare och andra komponenter.
Kontrollera alltid tryckgivaren och dess slangar innan du byter ett dyrt partikelfilter – i många fall är det bara sensorn som orsakat problemet, inte själva filtret.
Diagnosmetoder och felsökning
För att fastställa om tryckgivaren verkligen är trasig behöver du genomföra några kontroller. Börja alltid med att läsa av felminnet med en OBD2-scanner. Detta ger dig information om vilka felkoder som lagrats och kan peka dig i rätt riktning.
Nästa steg är att inspektera slanganslutningarna till tryckgivaren. Dessa gummislangar kan bli spröda, sprucka eller lossna helt. En lös eller läckande slang ger samma symptom som en trasig sensor. Kontrollera också att slangarna inte är tilltäppta av sot eller kondensvatten.
Elektrisk kontroll av sensorn
Med ett multimeter kan du kontrollera sensorns elektriska funktioner. Koppla bort kontakten och mät motståndet över sensorns anslutningar. Jämför värdena med tillverkarens specifikationer. Du kan också mäta signalspänningen medan motorn är igång.
- Stäng av motorn och koppla loss sensorns kontakt
- Mät matningsspänningen på kontakten (ska vara 5V eller 12V)
- Starta motorn och anslut multimetern till signalkabeln
- Notera spänningen vid tomgång och vid accelerationer
- Jämför med tillverkarens specifikationer för din bilmodell
Erfarna mekaniker på Autopartspro rekommenderar att också kontrollera själva partikelfilter. Ibland kan filtret vara så igensatt att det skapar extrema tryck som överstiger sensorns mätområde, vilket kan skada sensorn. Läs mer om sensorer i bilen för att förstå hur olika givare samverkar.
Hur byter man tryckgivare till partikelfilter
Byte av tryckgivaren är oftast en relativt enkel process som många bilägare kan genomföra själva. Sensorn sitter vanligtvis monterad på motorblocket eller nära partikelfilter, med två tunna slangar anslutna.
Placering varierar mellan fordonsmodeller, men vanliga platser är vid motorns vänstra sida, nära katalysator eller på själva partikelfilter. Du behöver tillgång underifrån bilen eller genom motorutrymmet.
Verktyg och material som behövs
- Ny tryckgivare (se till att du har rätt artikelnummer)
- Skruvmejsel eller socket-set (storlek varierar)
- Renspray för elektronikkontakter
- Gummislangar om de gamla är skadade
- OBD2-scanner för radering av felkoder
Steg-för-steg guide för utbyte
- Låt motorn svalna helt innan du börjar arbeta
- Koppla loss batteriets minuspol för säkerhets skull
- Lokalisera tryckgivaren genom att följa slangarna från partikelfilter
- Koppla loss den elektriska kontakten genom att trycka på låsfliken
- Dra försiktigt av de båda tryckslangarna (märk vilket håll de satt)
- Skruva loss sensorn från fästet (oftast en eller två skruvar)
- Montera den nya sensorn och dra åt skruvarna enligt specifikation
- Anslut tryckslangarna i rätt ordning (före och efter filter)
- Återanslut den elektriska kontakten tills den klickar fast
- Återanslut batteriet och radera felkoder med scanner
Efter byte bör du göra en provkörning och verifiera att motorvarningslampan inte tänds igen. Många fordon kräver en inlärningskörning där motorn får nå normal driftstemperatur för att systemet ska kalibreras. För mer information om avgassystemet, besök vår guide om partikelfilter.
Förebyggande underhåll och tips
För att förlänga livslängden på tryckgivaren och hela partikelfiltersystemet finns det flera saker du kan göra. Det viktigaste är att köra bilen regelbundet på motorväg där motorn når höga temperaturer och kan genomföra naturlig regenerering.
Korta turer i stadstrafik är partikelfilters värsta fiende. Motorn hinner inte bli varm nog för regenerering, vilket gör att sotet hopas i filtret. Detta skapar högre tryck som sliter på både filtret och tryckgivaren. Våra specialister rekommenderar minst en längre tur per vecka om du främst kör korta sträckor.
| Körprofil | Regenereringsfrekvens | Rekommendation |
|---|---|---|
| Främst stadskörning | Sällan/aldrig | Kör motorväg 30 min/vecka |
| Blandad körning | Varje 400-600 km | Normalt underhåll |
| Främst långkörning | Automatiskt regelbundet | Optimalt för systemet |
| Dragbil/tung last | Oftare pga högre belastning | Extra uppmärksamhet |
Underhållstips från Autopartspros mekaniker
Använd rätt motorolja och byt den enligt tillverkarens intervall. Fel olja eller gammal olja lämnar mer aska i partikelfilter, vilket kan sätta igen filtret snabbare. Välj alltid olja med låg SAPS-halt (Sulphated Ash, Phosphorus and Sulphur) som är godkänd för bilar med partikelfilter.
Kontrollera regelbundet att slangarna till tryckgivaren sitter ordentligt fast och inte har sprickor. Dessa slangar utsätts för värme och åldras över tid. En enkel visuell kontroll varje halvår kan förhindra problem. Byt ut slangarna om de känns hårda eller spruckna.
Se till att luftfilter byts regelbundet. Ett igensatt luftfilter påverkar förbränningen negativt och ökar sotbildningen i avgassystemet, vilket i sin tur belastar partikelfilter och tryckgivaren mer än nödvändigt.
Om du märker att regenerering sker mycket ofta, eller om motorvarningslampan tänds, ska du inte fortsätta köra utan att undersöka orsaken. Fortsatt körning med ett felaktigt fungerande system kan leda till betydligt dyrare reparationer. Läs mer om fordonsunderhåll för att få en helhetsbild.
Kostnader och priser för tryckgivare
Priset för en ny tryckgivare till partikelfilter varierar kraftigt beroende på bilmärke och modell. Vanliga europeiska bilar har sensorer som kostar mellan 300 och 1200 kronor. Premiumbilar och vissa asiatiska märken kan ha dyrare sensorer, upp till 2000 kronor eller mer.
Originaldelar från biltillverkaren är alltid dyrast men garanterar passform och kvalitet. Eftermarknadsdelar från välrenommerade tillverkare som Bosch, Hella eller Continental kostar ofta 30-50% mindre och håller oftast lika bra kvalitet. På Bildelarexpert.se hittar du ett brett sortiment av reservdelar till konkurrenskraftiga priser.
Verkstadskostnaden för byte ligger vanligtvis på 500-1500 kronor beroende på hur lätt sensorn är att komma åt. Vissa bilar kräver att du lyfter bilen eller tar bort andra komponenter först, vilket ökar arbetstiden. Om du gör jobbet själv sparar du dessa kostnader och behöver bara räkna med delarnas pris.
Skillnader mellan olika fordonstillverkare
Volkswagen-koncernen (VW, Audi, Seat, Skoda) använder liknande system över sina modeller, vilket gör reservdelar och kunskap överförbar. Deras tryckgivare sitter ofta lättåtkomligt vid sidan av motorn. Dessa bilar är välkända för sina avancerade avgasreningssystem men kan också vara känsliga för fel om underhållet försummas.
Volvo och andra skandinaviska märken har generellt robusta system som tål det nordiska klimatet bra. Tryckgivarna är ofta placerade skyddade från vägsalt och fukt. Volvo använder ofta högkvalitativa sensorer som håller länge men kan vara något dyrare att ersätta.
Franska tillverkare som Peugeot, Citroën och Renault var tidigt ute med partikelfilter och har lång erfarenhet. Deras system fungerar väl men kan ha unika diagnosverktyg och procedurer. Tryckgivarna på dessa bilar kräver ibland speciell återställning efter byte.
Tyska premiumbilar som BMW och Mercedes-Benz har mycket sofistikerade system med flera sensorer och avancerad styrning. Tryckgivarna är ofta integrerade i större system och kan kräva programmering efter byte. Detta är något våra tekniker på Autopartspro ofta stöter på – dessa bilar kräver mer specialiserad kunskap.
Relaterade komponenter i avgasreningssystemet
Tryckgivaren arbetar inte ensam utan ingår i ett komplext system av komponenter. Lambdasonder mäter syrehalten i avgaserna och hjälper motorn att optimera förbränningen. Dessa sensorer sitter både före och efter katalysatorn och ger värdefull information till styrenheten.
Temperaturgivare i avgassystemet övervakar temperaturen före och efter partikelfilter. Under regenerering kan temperaturen stiga till över 600 grader, och systemet måste övervaka detta noggrant för att undvika skador. En trasig temperatursensor kan förhindra regenerering eller orsaka överhettning.
NOx-sensorer används i många moderna dieselbilar för att mäta kväveoxider i avgaserna. Dessa arbetar tillsammans med AdBlue-systemet för att ytterligare rena utsläppen. Fel i dessa system kan påverka partikelfilter indirekt genom att förbränningen blir suboptimal.
EGR-ventilen (Exhaust Gas Recirculation) leder tillbaka en del av avgaserna till motorn för att sänka förbränningstemperaturen. En felaktig EGR-ventil kan öka sotbildningen kraftigt och därmed belasta partikelfilter mer. Regelbundet underhåll av denna komponent är viktigt. Läs mer om EGR-ventil på vår blogg.
Moderna utvecklingar och framtiden
Nyare bilar använder allt mer avancerade tryckgivare med digitala gränssnitt och förbättrad noggrannhet. Dessa kan kommunicera mer detaljerad information till motorstyrenheten och möjliggör finare kontroll av regenereringsprocessen. Vissa system använder nu även differentialtryckgivare med inbyggd temperaturkompensering för ännu bättre precision.
Trenden går mot att integrera fler funktioner i färre komponenter. Moderna sensorer kombinerar ofta tryck-, temperatur- och ibland till och med sotmätning i samma enhet. Detta minskar antalet komponenter som kan gå sönder men gör varje komponent mer komplex och dyrare.
Med övergången till elektrifierade fordon minskar behovet av partikelfilter i personbilar. Mild-hybrider och plug-in-hybrider kör mer på el, vilket minskar belastningen på avgasreningssystemet. Men tunga fordon och arbetsmaskiner kommer fortsätta använda dieselmotorer och därmed behöva dessa system många år framöver.
En rätt fungerande tryckgivare är avgörande för att ditt partikelfiltersystem ska fungera som avsett. Genom att vara uppmärksam på symptom, utföra regelbundet underhåll och köra bilen på ett sätt som möjliggör naturlig regenerering kan du undvika kostsamma reparationer. När du behöver byta sensorn är det viktigt att välja rätt kvalitet och följa korrekta monteringsprocedurer. Med rätt kunskap och delar från pålitliga leverantörer kan du hålla ditt avgasreningssystem i toppskick i många år framöver.
Vanliga frågor (FAQ)
Kan jag köra med en trasig tryckgivare till partikelfilter?
Det är inte rekommenderat att köra längre sträckor med defekt tryckgivare. Motorn kan gå i felsäkert läge med reducerad effekt, och partikelfilter kan skadas permanent om regenerering inte sker korrekt. Kort körning till verkstad är dock oftast okej.
Hur länge håller en tryckgivare till partikelfilter?
Under normala förhållanden kan en tryckgivare hålla 150 000 till 250 000 kilometer. Livslängden påverkas av körprofil, exponering för värme och fukt samt om bilen körs regelbundet på motorväg för naturlig regenerering av partikelfilter.
Kan jag rengöra tryckgivaren istället för att byta den?
I vissa fall kan du rengöra sensorns slangar om de är tilltäppta av sot eller kondensvatten. Själva sensorn går dock sällan att reparera vid elektriskt fel. Om slangarna är rena men felkoder kvarstår behöver sensorn bytas.
Måste tryckgivaren programmeras efter byte?
De flesta bilar kräver inte programmering, men felkoder måste raderas med en OBD2-scanner. Vissa premiumbilar kan behöva grundinställning eller kalibrering via tillverkarens diagnosutrustning. Kontrollera alltid din bilmodells specifika krav.
Vad kostar det att byta tryckgivare på verkstad?
Totalkostnaden ligger vanligtvis mellan 1500 och 3500 kronor inklusive delar och arbete. Priset varierar beroende på bilmodell, sensorns placering och om verkstaden använder original- eller eftermarknadsdelar. Svåråtkomliga sensorer ökar arbetskostnaden.
