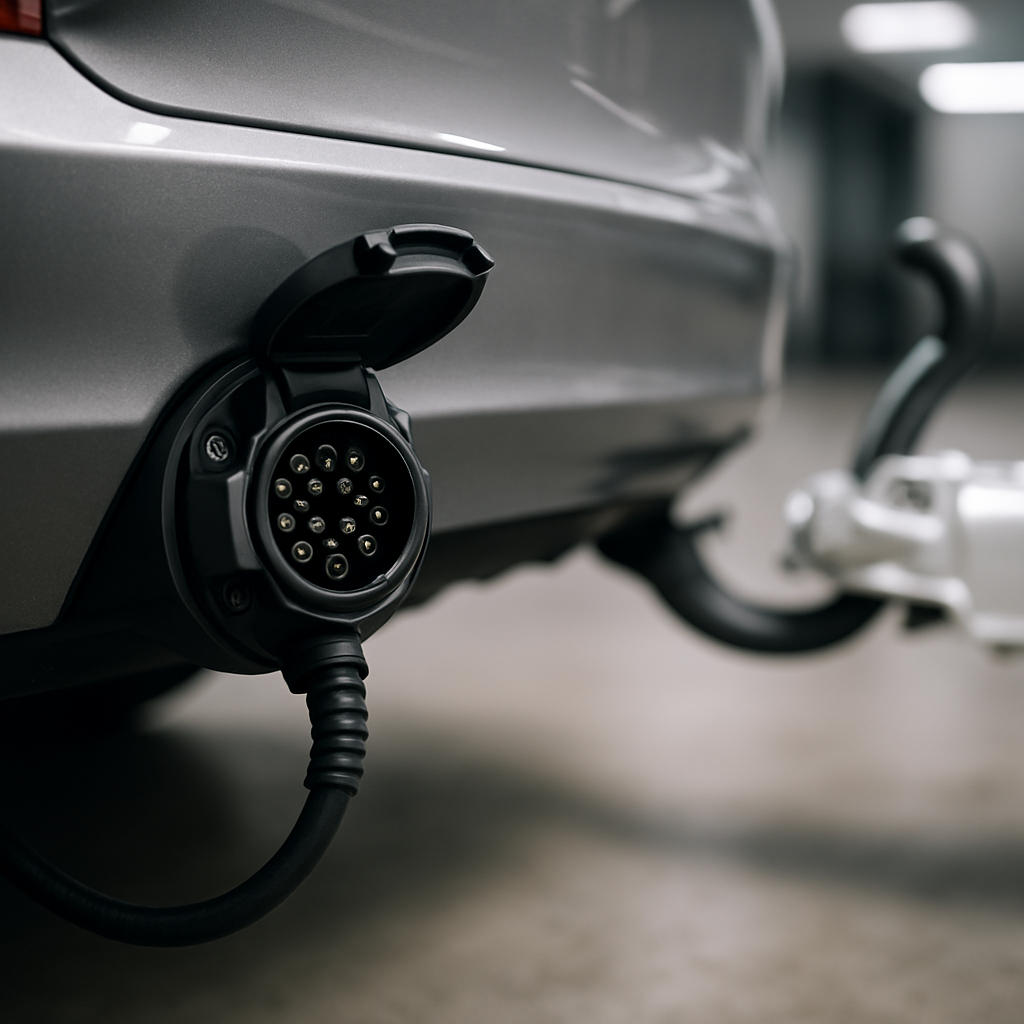

En dragkrok elsats är det elektriska systemet som kopplar din bils belysning och elektronik till släpvagnen. Du behöver rätt typ av anslutning (7-polig eller 13-polig), kompatibel elsats för din bilmodell, samt grundläggande verktyg för installation. Processen innebär att identifiera bilens elsystem, montera kopplingsdosan, koppla rätt ledningar enligt färgkod, och testa alla funktioner innan körning.
Att installera en elsats är inte bara praktiskt utan ofta lagkrav när du ska dra släp. Det handlar om säkerhet för dig själv och andra trafikanter. Utan fungerande ljus på släpet riskerar du både böter och allvarliga olyckor.
Delar och verktyg du behöver
Innan du börjar är det viktigt att samla allt du behöver. Detta sparar tid och minskar risken för misstag under installationen.
Nödvändiga delar:
- Dragkrok elsats (fordonsspecifik, 7- eller 13-polig)
- Kopplingsdosa med kontakter
- Kabelbuntband och isoleringstejp
- Vattentät tätning för anslutningar
- Säkringar och reläer (ingår ofta i satsen)
Verktyg som krävs:
- Kabelavtryckare och avisoleringstång
- Multimeter för testning
- Skruvmejslar och hylsnyckelset
- Borrmaskin (för fästen)
- Arbetslampor
- Säkerhetshandskar
Välj alltid en elsats som är specifikt framtagen för din bilmodell och årsmodell. Moderna bilar med CAN-bussystem kräver ofta en smart elsats som kommunicerar korrekt med bilens elektronik. En vanlig elsats kan orsaka felmeddelanden eller till och med skada bilens elektronik.
Kontrollera alltid i bilens instruktionsbok eller chassinummer innan köp. Fel elsats kan trigga varningslampar och påverka bilens garantivillkor.
Säkerhetsföreskrifter innan start
Arbeta alltid med säkerheten i fokus. Elektriskt arbete på en bil kräver försiktighet för att undvika kortslutning och personskador.
- Koppla bort batteriets minuspol innan du börjar arbeta
- Arbeta i ett välventilerat och torrt utrymme
- Använd isolerade verktyg och skyddshandskar
- Undvik arbete nära bränsleledningar
- Kontrollera att elsatsen är avsedd för din fordonstyp
- Läs tillverkarens installationsanvisningar noggrant
Våra mekaniker på Bildelarexpert rekommenderar alltid att ta foton under demonteringen. Detta gör det mycket enklare att komma ihåg hur kablar och komponenter satt ursprungligen.
Steg-för-steg installation
Nu går vi igenom hela processen från början till slut. Följ stegen noggrant så får du en säker och fungerande installation.
Steg 1: Förbered fordonet
Börja med att koppla bort batteriets minuspol. Vänta minst fem minuter så att alla bilens system töms på restspänning. Identifiera var du ska montera kopplingsdosan – vanligtvis i bagageutrymmet eller under golvet bak. Ta bort nödvändiga klädselspaneler för att komma åt bilens kabelstam.
Steg 2: Lokalisera rätt ledningar
Använd elsatsens färgkodade instruktioner och din multimeter för att identifiera rätt ledningar i bilen. För traditionella elsatser behöver du hitta ledningar för:
- Bakljus (bak vänster och höger)
- Bromsljus
- Blinkers (vänster och höger)
- Backljus
- Jord/massa
- Plus från batteri (för 13-polig)
- Dimljus bak (om tillämpligt)
För bilar med CAN-buss system går kabeldragningen ofta direkt till bilens styrenhet istället för enskilda lampor. Då är en smart elsats nödvändig.
Steg 3: Montera kopplingsdosan
Fäst kopplingsdosan på en stabil plats där den skyddas från väta och smuts. Borra fästhål om nödvändigt och använd gummibrickor för att undvika vibrationsskador. Dra kablarna genom fordonet och undvik skarpa kanter som kan skada isoleringen. Använd kabelbuntband för att fixera kabelbunten på befintliga fästen.
Steg 4: Anslut ledningarna
Följ tillverkarens färgkoder exakt. För en standard 7-polig anslutning:
- Gul – Blinker vänster
- Grön – Blinker höger
- Brun – Bakljus höger
- Röd – Bromsljus
- Svart – Jord/massa
- Blå – Dimljus bak
- Vit – Backljus
För 13-poliga kontakter tillkommer ledningar för permanent plus, batteriladning och övriga funktioner. Använd kabeländhylsor av korrekt storlek och se till att alla anslutningar är ordentligt åtdragna. Isolera varje koppling noggrant med krympslang eller isolertejp.
Specialisten på Bildelarexpert påpekar att många glömmer att applicera vattentät tätning vid uttagspunkten genom karossplåten. Detta leder ofta till fuktproblem och korrosion efter några månader.
Steg 5: Programmera och testa systemet
För moderna bilar med CAN-buss kan en programmering behövas via en diagnostikverkstad. Anslut sedan batteriet igen och testa samtliga funktioner systematiskt. Använd en testlampa eller en släpvagn för att kontrollera:
- Bakljus fungerar på båda sidor
- Blinkers blinkar i rätt takt
- Bromsljus aktiveras korrekt
- Backljus tänds vid backväxel
- Dimljus bak fungerar
- Batteriladning fungerar (13-polig)
Kontrollera också att bilens egna lampor fortfarande fungerar normalt och att inga varningslampar tänds på instrumentpanelen.
Vanliga misstag att undvika
Många installationer misslyckas på grund av några återkommande fel. Här är de vanligaste problemen vi ser:
- Blanda ihop färgkoder mellan bilmärken – kontrollera alltid i instruktionen
- Glömma att isolera anslutningarna ordentligt vilket leder till korrosion
- Montera dosan på platser där den utsätts för stötar eller fukt
- Använda för tunna kablar som inte klarar strömmen
- Inte säkra kablarna ordentligt vilket kan leda till slitage
- Försumma att testa alla funktioner före körning
- Installera vanlig elsats på CAN-buss fordon
Ett annat vanligt fel är att försumma jordanslutningen. En dålig jordpunkt ger flackande lampor och intermittenta fel som är svåra att felsöka. Se till att skrapa bort lack och smuts där jordkabeln fästs mot kaross för bästa kontakt.
När behöver du byta eller uppgradera elsatsen?
En korrekt installerad elsats håller många år, men vissa tecken visar att byte behövs:
- Lampor på släpet fungerar inte eller blinkar oregelbundet
- Korrosion eller grönfärgning på kontakterna
- Varningslampa för släpbelysning på instrumentpanelen
- Batteriladning till släpvagn fungerar inte
- Synliga skador på kablar eller kopplingsdosa
- Du uppgraderar till en tyngre släpvagn som kräver 13-polig kontakt
Många väljer också att uppgradera från 7-polig till 13-polig anslutning när de skaffar modernare husvagnar eller släp med kylskåp och andra elektriska funktioner. En 13-polig kontakt ger möjlighet till batteriladning och fler funktioner.
Om du har en äldre bil och vill ha moderna funktioner kan du behöva en uppgradering av hela dragkrokssystemet. Detta ger bättre integration med bilens elektronik.
Relaterat underhåll att utföra samtidigt
När du ändå arbetar i bilens bakdel finns det flera andra underhållsjobb som är smidiga att göra samtidigt:
- Kontrollera och byt baklysen om de är grumliga eller spruckna
- Inspektera handbromswire och justera om nödvändigt
- Kontrollera stötdämpare bak för läckage
- Rengör och smörj dragkulan ordentligt
- Kontrollera backljus och backsensorer
Detta sparar tid eftersom du redan har tillgång till baksidan av bilen. Dessutom får du en bättre helhetsbild av fordonets skick. Många upptäcker då småproblem innan de blir dyra reparationer.
Om du planerar att dra tunga släp regelbundet bör du också se över fjädring och stötdämpare för att säkerställa att bilen klarar lasten säkert.
Vanliga frågor om dragkrok elsats
Vad är skillnaden mellan 7-polig och 13-polig dragkrok elsats?
En 7-polig anslutning hanterar grundläggande belysning som blinkers, bromsljus och bakljus. Den 13-poliga varianten har dessutom funktioner för batteriladning, backljus, dimljus och extra strömkretsar för kylskåp och övrig utrustning i husvagnar.
Kan jag installera elsatsen själv eller behöver jag en verkstad?
Med rätt verktyg och instruktioner kan de flesta bilägare installera en traditionell elsats själva. För moderna bilar med CAN-buss rekommenderas dock professionell installation eftersom programmering ofta krävs för att systemet ska fungera korrekt.
Hur länge håller en dragkrok elsats?
En korrekt installerad elsats med väderskyddade anslutningar håller vanligtvis 8-12 år. Korrosion på kontakterna är den vanligaste orsaken till att byte behövs tidigare. Regelbunden rengöring och applicering av kontaktfett förlänger livslängden avsevärt.
Varför fungerar vissa lampor på släpet men inte andra?
Detta tyder på fel i enskilda ledningar eller dåliga kontakter. Kontrollera först att släpets egna lampor fungerar genom att testa dem direkt på ett batteri. Undersök sedan anslutningspunkterna i elsatsen efter korrosion eller lösa kablar.
Behöver jag registrera elsatsen hos Trafikverket?
Själva elsatsen behöver inte registreras separat, men dragkroken ska vara godkänd och monterad enligt tillverkarens anvisningar. Vid kontrollbesiktning kontrolleras att alla släpanslutningens funktioner fungerar korrekt och att installationen är fackmässigt utförd.
Med rätt förberedelse och noggrannhet ger en korrekt installerad dragkrok elsats dig pålitlig funktion i många år. Genom att välja rätt komponenter och följa installationsanvisningarna exakt säkerställer du både din egen och andras säkerhet på vägarna. När du köper elsats från kvalitetsleverantörer får du ofta omfattande instruktioner och support som underlättar installationen avsevärt.
